ご好評頂いておりますリフロー炉シリーズに真空リフロー炉（TR-125V）登場！
商品紹介

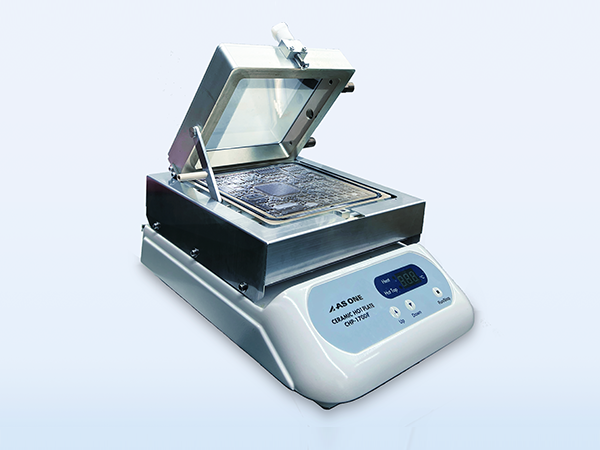

弊社のリフロー炉はリーズナブルな価格にもかかわらず、この一台で真空環境や窒素をはじめとした雰囲気を設定でき、ホットプレート（アズワン製）と組み合わせる事によってPID制御による高い温度コントロール性を実現しています。さらに、Labにも設置しやすい世界最小クラス（リフロー炉 外形:W145mm×D153mm×H31mm）のコンパクトさを実現しております。
また、オプションとして連成計（-0.1MPa～0.1MPa）、拡大鏡（2倍）等ご用意させて頂き、より使いやすくなっております。
千葉県鎌ケ谷市の中小企業、株式会社タイセーのオリジナル商品です。弊社はものづくり事業や商社事業をこれまで行ってまいりましたが、創業から約50年の節目に立ち、新しい挑戦をする事とし、新製品の開発に邁進しております。
特徴
- リーズナブルな価格にもかかわらず、この一台で真空環境や窒素ガスを使用してのリフローが可能！
- 超軽量・コンパクト設計で、Labにも設置しやすい世界最小クラス！
- 超軽量設計 [3.7Kg(リフロー炉+ホットプレート)] で､容易に持ち運び可能
- 徹底したコンパクト設計 [サイズ 外形：外径:W145mm×D153mm×H31mm(※ホットプレートは含まず)]
- PID制御による高い温度コントロール性！(推奨ホットプレート:アズワン CHP-170DFと組合わせた場合)
- 真空環境や窒素パージし、電子部品・配線基板の電極・半田の酸化を防止してリフローが可能
- N2等の不活性ガス雰囲気を長時間維持
- 汎用レギュレータ(ボンベ取替式)+小型真空ポンプとの組み合わせで､配管設備がない場所でも使用可能
- ガラス窓の採用により、リフロー炉内の基板の確認が容易
- 安全を考慮し、過圧防止リリーフ弁を装着
- 連成計、拡大鏡、汎用レギュレータ、ガスボンベ(N2,Co2)、真空ポンプ等、オプション多数！
構成例

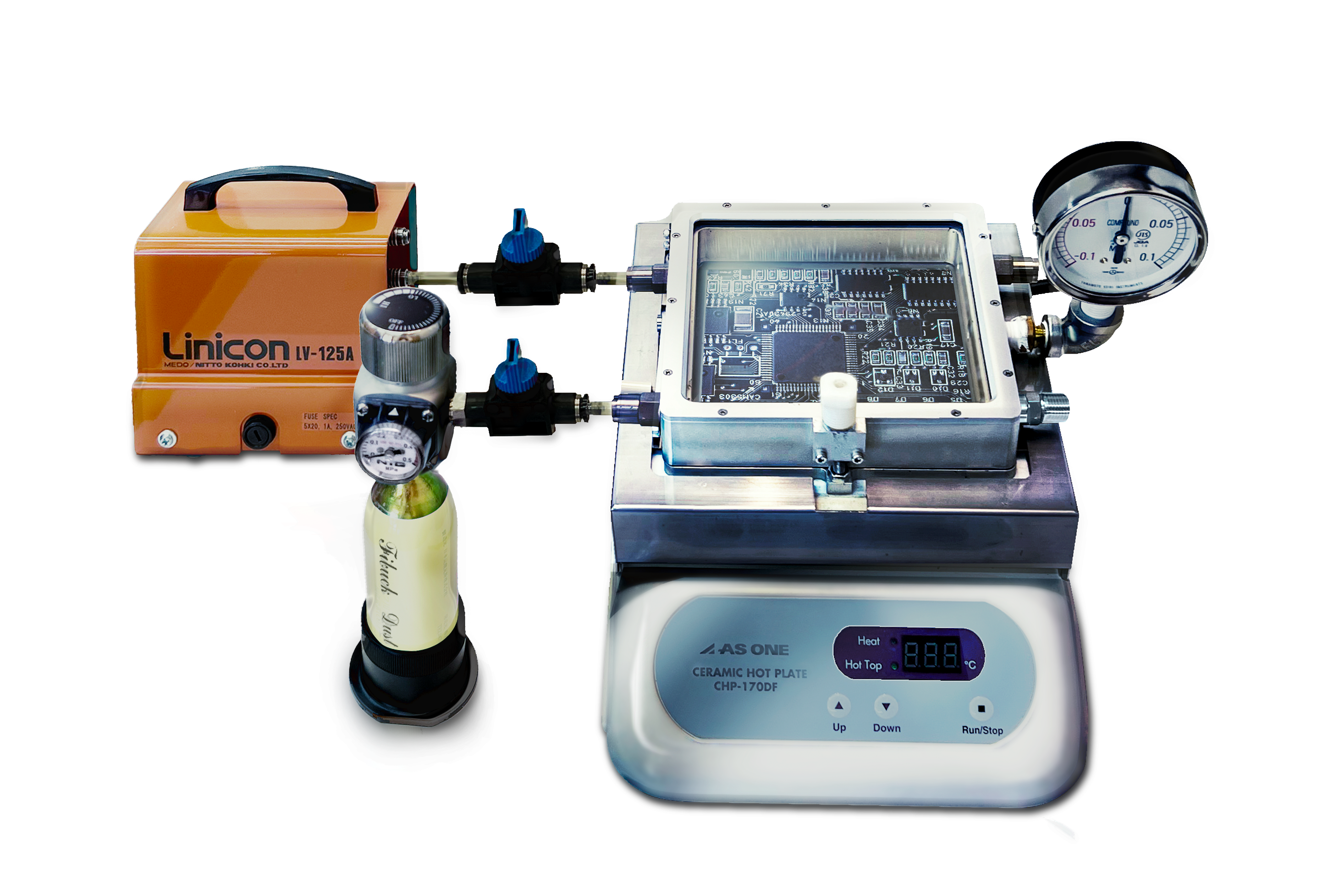

汎用レギュレータ+小型真空ポンプ､連成計との組み合わせ例
リフロー炉 仕様表
| TRFシリーズ | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| リフロー炉 本体のみ |
型名 | 標準 | 真空タイプ | ||||||
| TRF-95 | TRF-125 | TRF-125V | |||||||
| イラスト |  |
 |
 |
||||||
| 外形(mm) | W110×D127×H27 | W140×D157×H27 | W145×D153×H32 | ||||||
| 内部空間(mm) | W95×D95×H15 | W125×D125×H15 | W116×D116×H16 | ||||||
| 重量 | 350g未満 | 350g未満 | 350g未満 | ||||||
| 蓋開閉 | バネ跳ね上げ式 | バネ跳ね上げ式 |
アーム固定式 段階：35°､45°､55° |
||||||
| 素材 | 本体：アルミ 取手：テフロン 窓板：耐熱ガラス | ||||||||
| TRシリーズ | ||||||||
|---|---|---|---|---|---|---|---|---|
| リフロー炉 本体 ＋ アズワン製ホットプレート (専用カバー付) |
型番 | TR-20 S-95 |
TR-95 II | TR-20 S-125 |
TR-125 II | TR-20 S-125V |
TR-125V2 | TR-125VH3 |
 |
 |
|
|
|
|
 |
||
| 外形(mm) | W194×D292×H130 | W194×D292×H138 | W194×D292×H130 | W194×D292×H138 | W194×D292×H130 | W194×D292×H138 | W200×D260×H155 *1 | |
| 重量 | 3kg未満 | 5kg未満 | 3kg未満 | 5kg未満 | 3kg未満 | 5kg未満 | 5.1kg未満 | |
| 型番 | CHP-170DF | ND-1A | CHP-170DF | ND-1A | CHP-170DF | ND-1A | HP-2SA | |
| 外形(mm) | W194×D292×H104 | W240×D280×H101 | W194×D292×H104 | W240×D280×H101 | W194×D292×H104 | W240×D280×H101 | W200×D260×H118 | |
| 重量 | 2.5kg | 4.6kg | 2.5kg | 4.6kg | 2.5kg | 4.6kg | 5.3kg | |
| 電源 | AC100V 50/60Hz | |||||||
| ヒーター容量 | 900W | 680W | 900W | 680W | 900W | 680W | 1300W | |
| 最高温度 | 550℃ | 350℃ | 550℃ | 350℃ | 550℃ | 350℃ | 430℃ | |
| リフロー炉での 使用最高温度 |
260℃ | 260℃ | 260℃ | 260℃ | 260℃ | 260℃ | 260℃ | |
| 特徴 | N2パージ機能により急速冷却が可能 | 外部熱電対で高精度な温度制御が可能 | N2パージ機能により急速冷却が可能 | 外部熱電対で高精度な温度制御が可能 | N2パージ機能により急速冷却が可能 | 外部熱電対で高精度な温度制御が可能 | 外部熱電対で高精度な温度制御が可能 | |
| 真空ポンプ、フィルターにより排ガス処理が可能 | 温度プロファイルの設定可能 | 真空ポンプ、フィルターにより排ガス処理が可能 | 温度プロファイルの設定可能 | 真空ポンプ、フィルターにより排ガス処理が可能 | 温度プロファイルの設定可能 | 最高到達温度430℃まで約30分で高速昇温 | ||
| 現在の温度状況をPC出力可能 | 現在の温度状況をPC出力可能 | 現在の温度状況をPC出力可能 | 現在の温度状況をPC出力可能 *2 | |||||
| 安全装置 | 安全装置 | 安全装置 | 安全装置 | |||||
| 過電流ヒューズ | 過電流ヒューズ | 過電流ヒューズ | 過電流ヒューズ | |||||
| 異常加熱防止装置 | 異常加熱防止装置 | 異常加熱防止装置 | 異常加熱防止装置 | |||||
| 自己診断機能 | 自己診断機能 | 自己診断機能 | 自己診断機能 | |||||
| 標準装備 | 連成計 | ● | ● | ● | ||||
| PC出力用温調器 | ● | |||||||
| オプション | N2 | ● | ● | ● | ● | 標準 | 標準 | 標準 |
| N2ｼｬﾜｰ*3 | ● | ● | ● | ● | ● | ● | ● | |
|
拡大鏡 / 2倍 |
● | ● | ● | ● | ||||
| ﾌｨﾙﾀｰ | ● | ● | ● | |||||
| 加圧防止リリ-フ弁 | ● | ● | ● | ● | ● | ● | ● | |
| 小型真空ポンプ | ● | ● | ● | |||||
リフロー炉_仕様表ver.4 [PDF形式／550.07KB]
*1 温調器(外形:W85×D170×H103mm 重量:0.9kg)を除く
*2 出力方法 PIDのパラメータ設定が可能
*3 N2シャワー：2本のシャワー管から均一に窒素ガス(N2)を放出して炉内を満たすことにより、リフロー時に最適な窒素雰囲気に包んで配線基板の酸化を防止します。
N2シャワー
その他、カスタマイズも承ります。
