プローブ用のニードルです。先端形状､先端径､材質､長さ､仕上げ（金メッキ）から選択可能です。
We offer probe needles.You can choose from various options for the tip shape, tip diameter, material, length, and finish (gold plating).
材質はタングステン、パラジウム、ベリリウム銅より選択可能です。先端径等の仕様によっては別注寸法での製作も可能です。カスタマイズご希望の方は、お気軽にお問い合わせ下さい。
The available materials are tungsten, palladium, and beryllium copper. Customizations can be made to suit your requirements.
タングステン（W）
Tungsten
電気特性、弾性係数、機械的強度、コストのバランスに優れており、最も一般的に使用されているプローブ材質です。
※オプション：金メッキ加工
Tungsten is widely used as a probe material due to its excellent balance of electrical properties, elastic modulus, mechanical strength, and cost. Gold plating is available as an option.
ストレートタイプ
Straight type
|
型番 Model number |
全長 Length(mm) |
先端角度 Tip angle |
先端径 Tip diameter(μm) |
入り数(ケース) Quantity per package |
|---|---|---|---|---|
| TW-03 | 50 | 7 | 15 | 20本 |
| TW-04 | 20 | |||
| TW-05 | 25 |
45°曲げタイプ
※先端曲げ角度（θ）135°が標準です。The standard bend angle (θ) is 135°.
|
型番 Model number |
全長 Length(mm) |
先端角度 Tip angle |
先端径 Tip diameter(μm) |
入り数(ケース) Quantity per package |
|---|---|---|---|---|
| TWC-03 | 65 | 7 | 15 | 20本 |
| TWC-04 | 20 | |||
| TWC-05 | 25 |

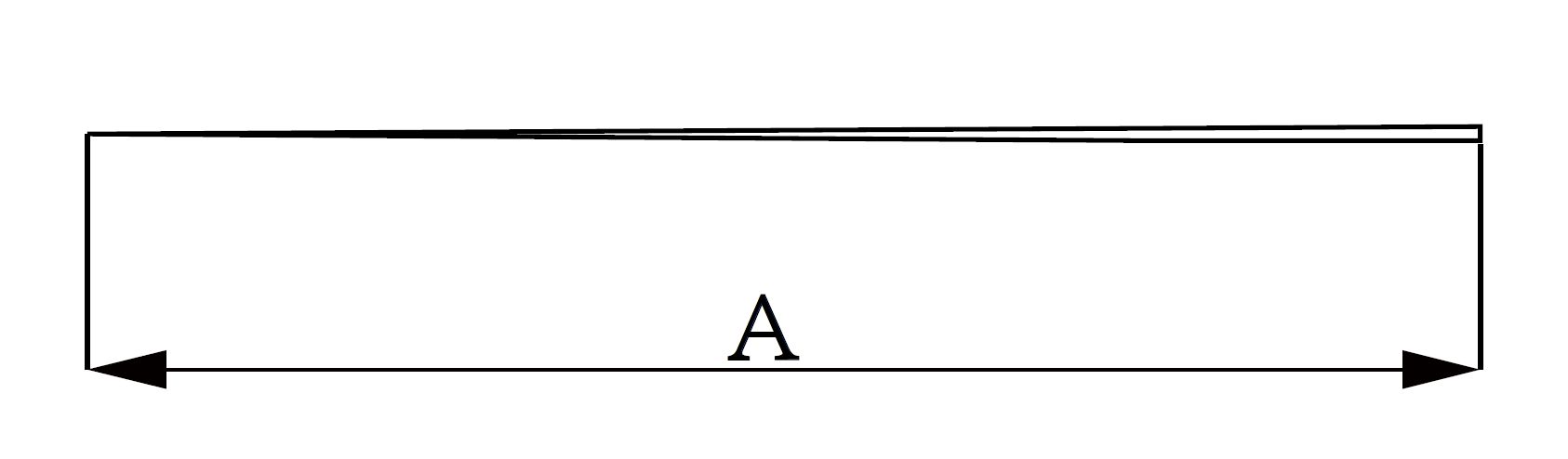

ストレートタイプ
Straight type
曲げタイプ（A）
Bend type (A)
曲げタイプ（B）
Bend type (B)
パラジウム（Pd）
Palladium
接触抵抗が小さくかつ安定しており、また大気中・高温下での表面酸化が僅少です。大電流の印加や高温での連続試験のアプリケーションに適しています。
Palladium is a highly suitable probe material due to its low contact resistance, stability, and minimal surface oxidation even in atmospheric and high-temperature conditions. Furthermore, it is well-suited for applications requiring the application of large currents and continuous testing at elevated temperatures.
ストレートタイプ
Straight type|
型番 Model number |
全長 Length(mm) |
先端角度 Tip angle |
先端径 Tip diameter(μm) |
入り数(ケース) Quantity per package |
|---|---|---|---|---|
| TPd-03 | 50 | 7 | 15 | 10本 |
| TPd-04 | 20 | |||
| TPd-05 | 25 |
45°曲げタイプ
※先端曲げ角度（θ）135°が標準です。The standard bend angle (θ) is 135°.
|
型番 Model number |
全長 Length(mm) |
先端角度 Tip angle |
先端径 Tip diameter(μm) |
入り数(ケース) Quantity per package |
|---|---|---|---|---|
| TPdC-03 | 65 | 7 | 15 | 10本 |
| TPdC-04 | 20 | |||
| TPdC-05 | 25 |
ストレートタイプ
Straight type

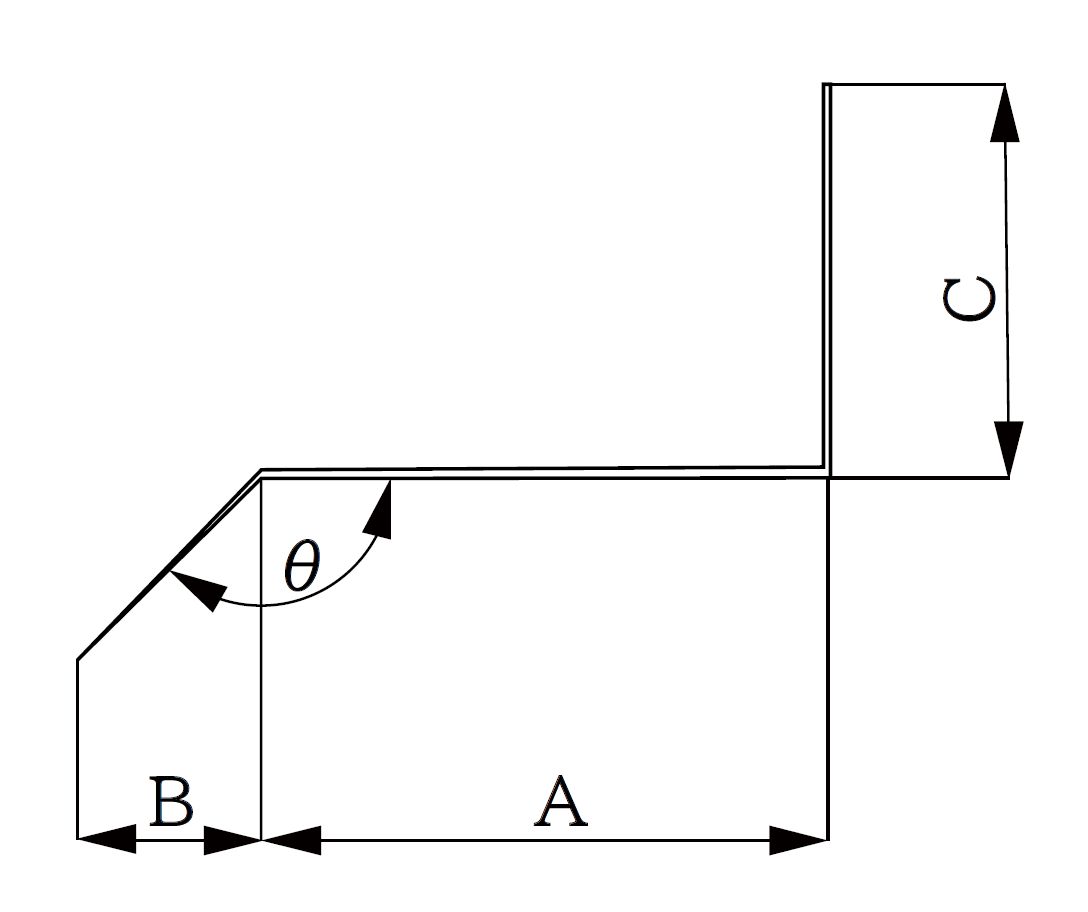

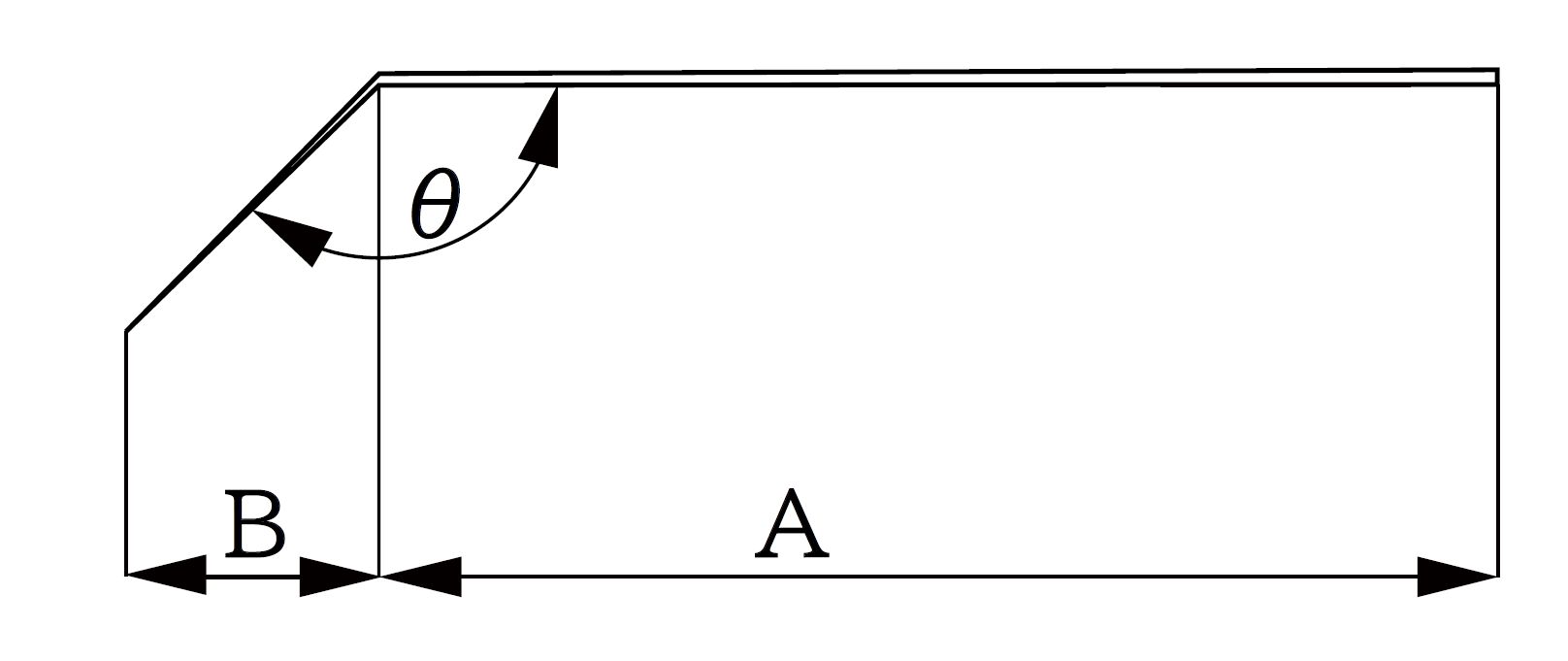

曲げタイプ（A）
Bend type (A)
曲げタイプ（B）
Bend type (B)
ベリリウム銅（Be-Cu）
Beryllium copper
電気特性、弾性係数に優れた銅合金のプローブ材質です。タングステンより接触抵抗が小さく安定しており、銅パッドや金パッドへのコンタクトに適しています。
※オプション：金メッキ加工
Beryllium copper is an excellent probe material due to its superior electrical properties and elastic modulus among copper alloys. It possesses lower and more stable contact resistance compared to tungsten, making it particularly suitable for contacting copper and gold pads. Gold plating is available as an option.
ストレートタイプ
|
型番 Model number |
全長 Length(mm) |
先端角度 Tip angle |
先端径 Tip diameter(μm) |
入り数(ケース) Quantity per package |
|---|---|---|---|---|
| TBC-03 | 50 | 7 | 15 | 10本 |
| TBC-04 | 20 | |||
| TBC-05 | 25 |
45°曲げタイプ
※先端曲げ角度（θ）135°が標準です。The standard bend angle (θ) is 135°.
|
型番 Model number |
全長 Length(mm) |
先端角度 Tip angle |
先端径 Tip diameter(μm) |
入り数(ケース) Quantity per package |
|---|---|---|---|---|
| TBCC-03 | 65 | 7 | 15 | 10本 |
| TBCC-04 | 20 | |||
| TBCC-05 | 25 |
ストレートタイプ
Straight type
曲げタイプ（A）
Bend type (A)
曲げタイプ（B）
Bend type (B)
Lアーム
Lアームはプローブニードルからの電気信号をケーブルへ伝えるプローブホルダー治具です。
The L-arm is a probe holder jig that transmits electrical signals from the probe needle to the cable.ニードルの固定はLアームへの挿入式の為、針先の曲がりなどでニードル交換が必要な場合に交換作業を容易に行う事が出来ます。
Insert and secure the needle into the L-arm. The use of the L-arm facilitates easy needle replacement when required.
※寸法、角度をご指定頂きましたら、お見積り致します。
Please provide the specific dimensions and angles, and we will issue a quote.
Lアーム（ハードタイプ）
先端にニードルを固定する穴が開いておりますので、ニードルを止めネジでしっかり固定する事ができ、ハードコンタクトしたい場合に向いております。There is a hole at the tip for fixing the needle, allowing it to be securely fixed with a set screw, making it suitable for hard contact applications.

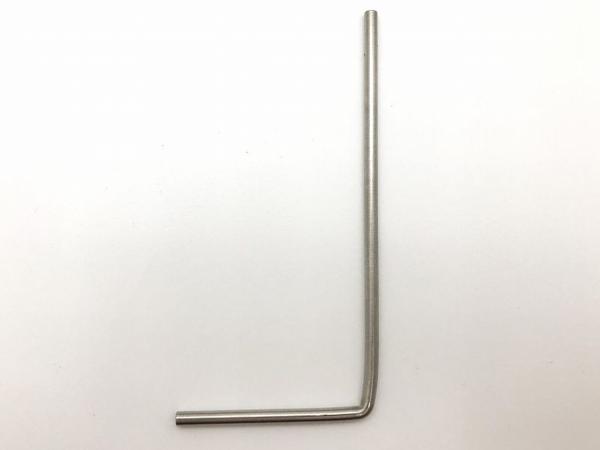

Lアーム（ハードタイプ）L-arm hard type

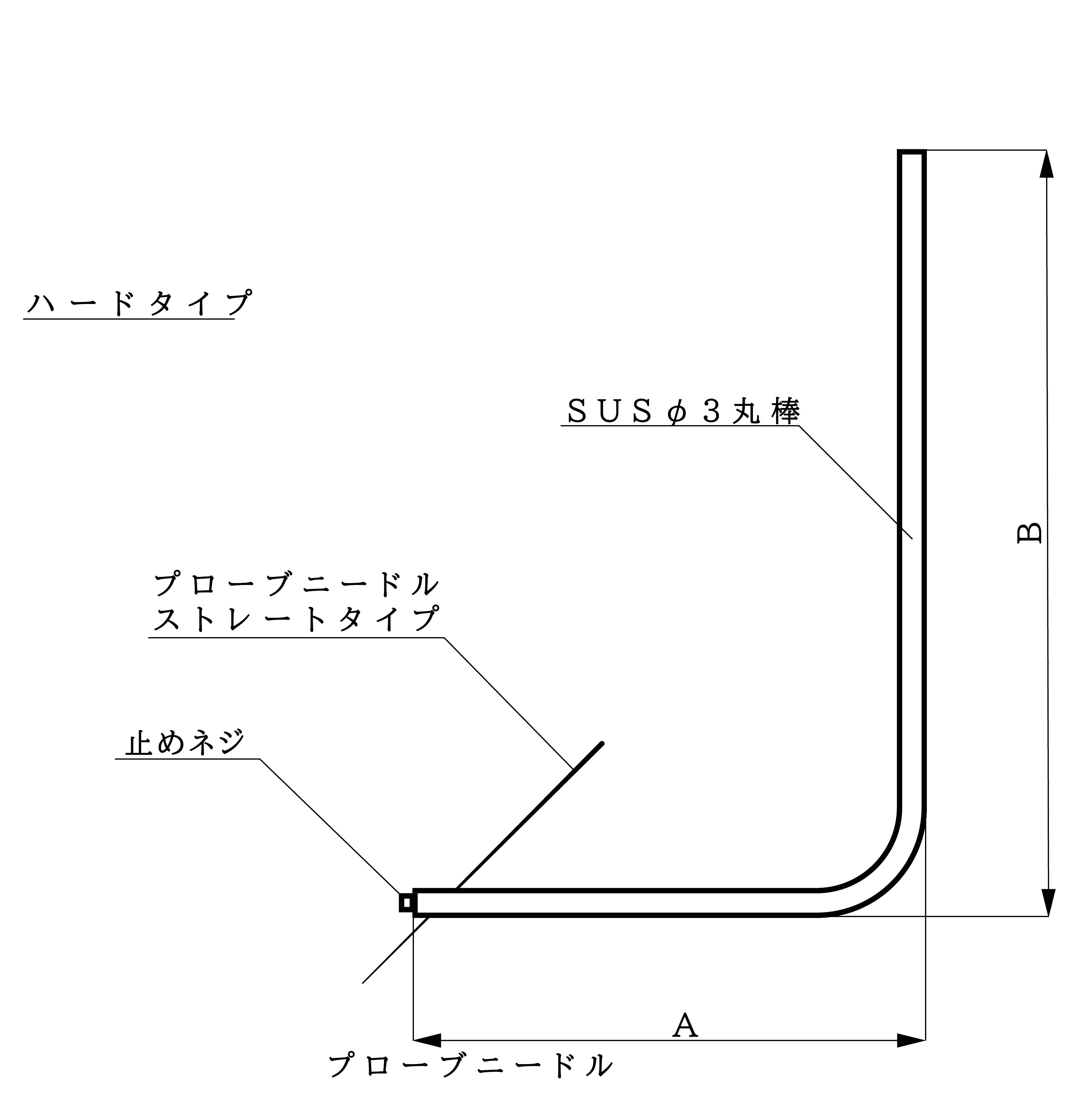

Lアーム（ハードタイプ）図

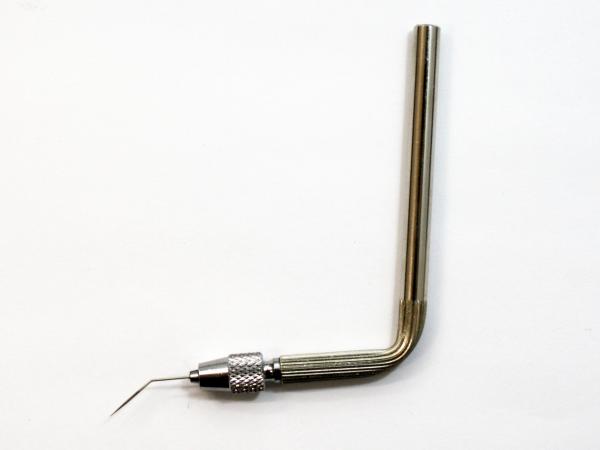

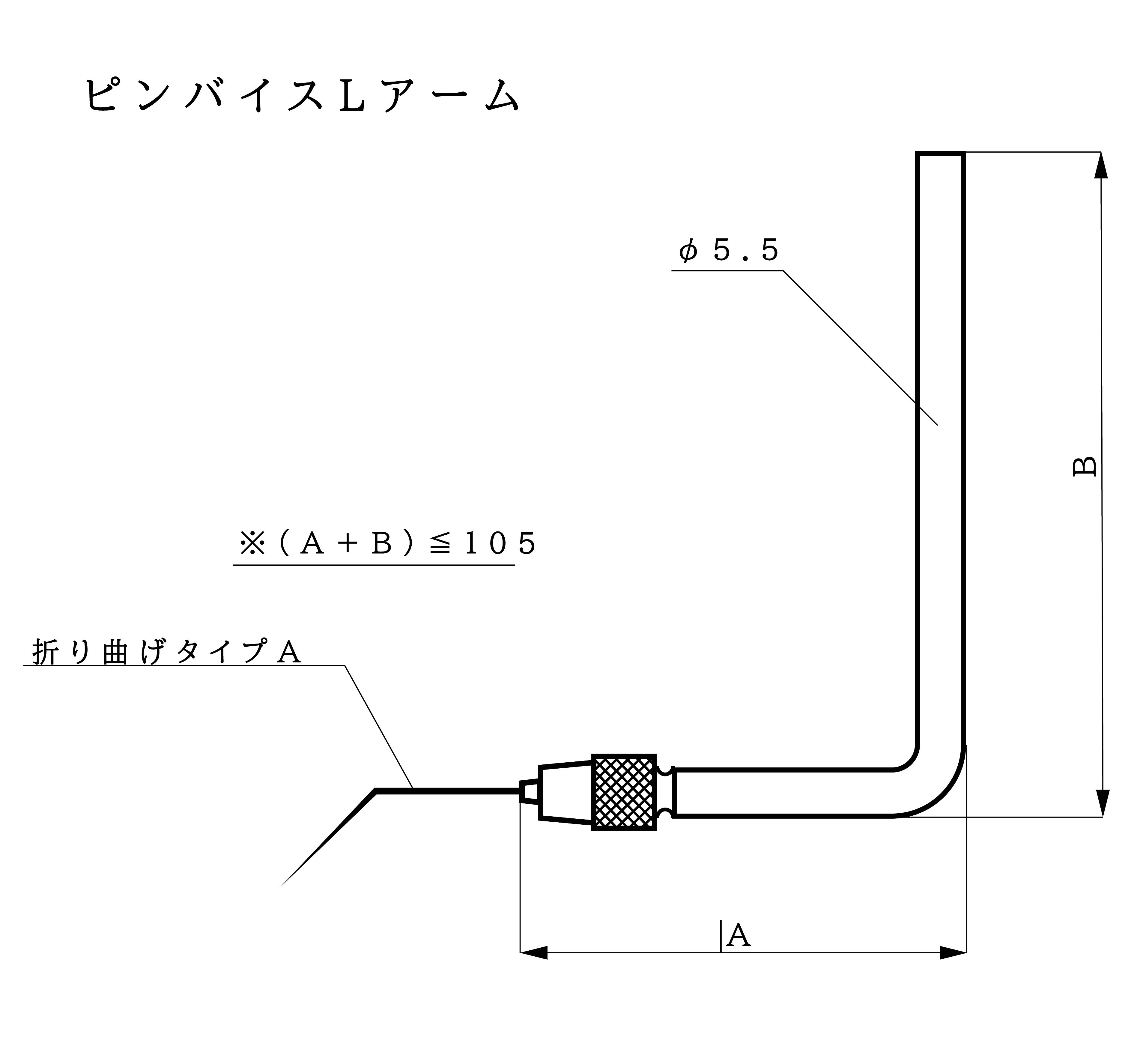

Lアーム（ハードタイプ）ピンバイス
L-arm hard type pin vise
Lアーム（ハードタイプ）ピンバイス特注品寸法指示図
Lアーム（ソフトタイプ）
先端付近に板バネが付いておりますので、測定対象物がハードコンタクトを嫌う場合に向いております。The L-arm soft type has a leaf spring near the tip, making it suitable for measurement objects that are not compatible with hard contact.
※Lアームの先端が絶縁材になっている物もございます。We also accept orders for L-arms with an insulating material at the tip.
Lアーム（ソフトタイプ）L-arm soft type

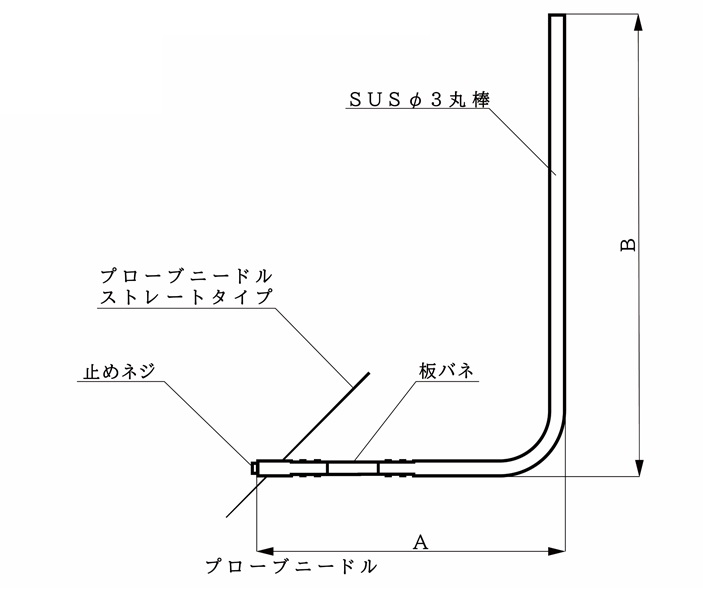

Lアームソフトタイプ特注品寸法指示図
同軸プローブ
Coaxial probe同軸プローブはセミリジット同軸プローブです。先端露出部を除きインピーダンス５０Ω同軸構造になっており、高周波特性に優れております。
We offer semi-rigid coaxial probes with excellent high-frequency characteristics.
※針先の材質はタングステン(W)です。
対応ケーブル
セミリジットケーブル
- φ0.86
- φ1
- φ1.2
- φ2.2
- φ3.6
ストレートタイプ

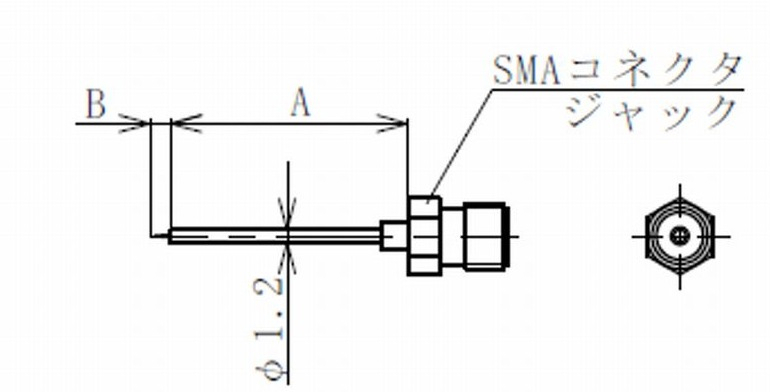

同軸プローブストレートタイプ

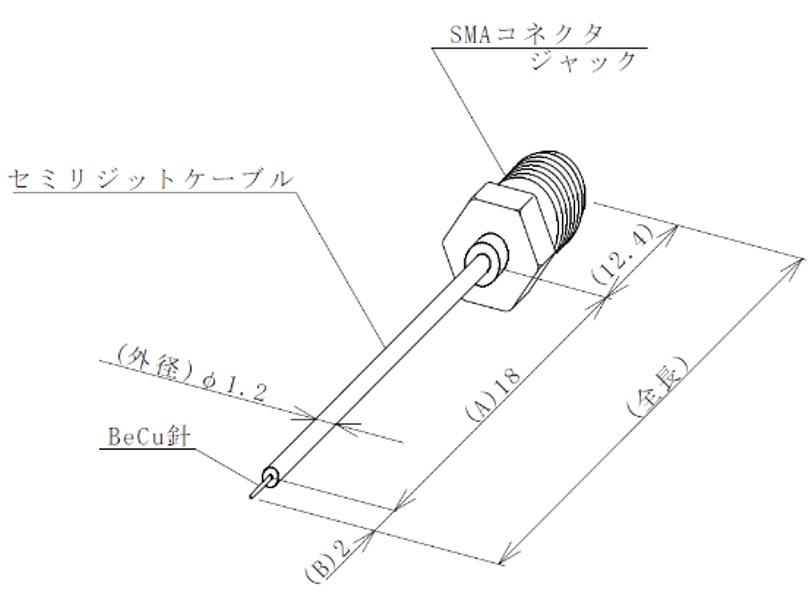

同軸プローブストレートタイプ 標準仕様
同軸プローブ（標準品）
ストレートタイプA
ストレートタイプB
同軸プローブ（特注品）
ストレートタイプA

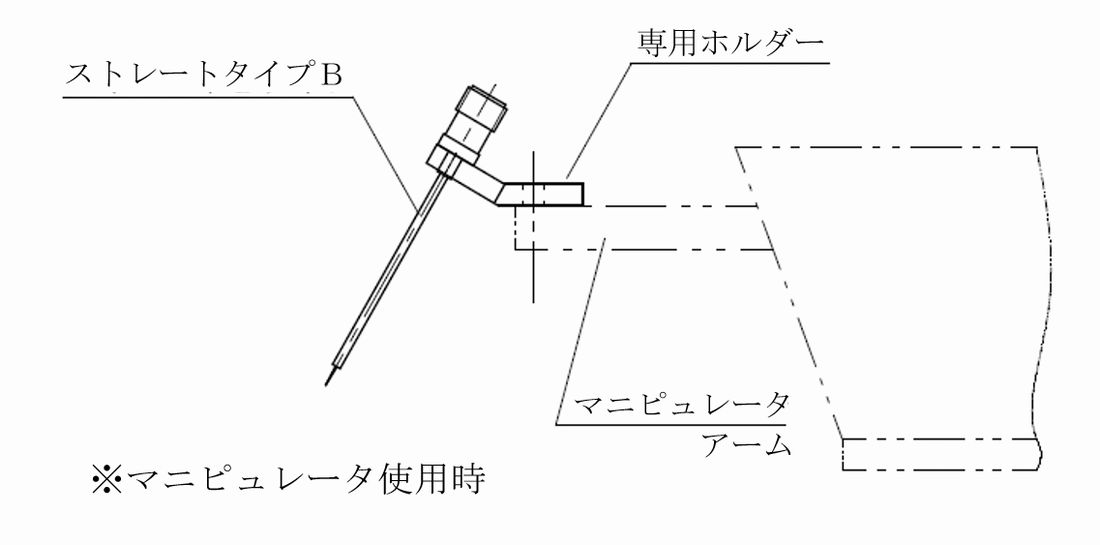

ストレートタイプB使用例
（マニピュレータ使用時）

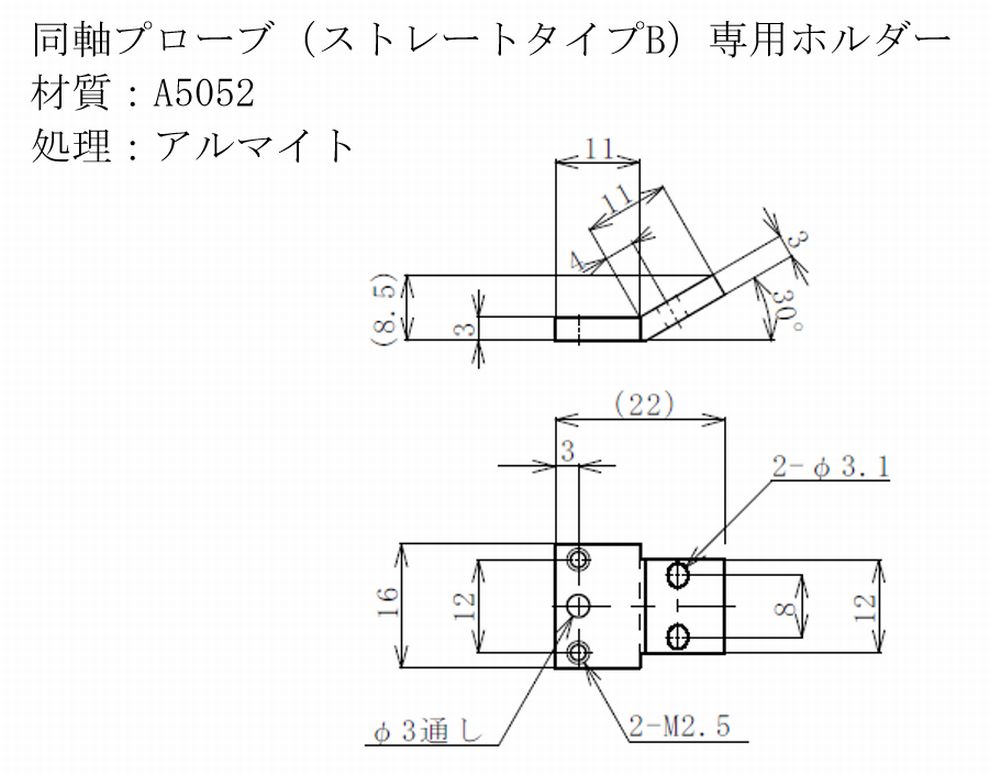

同軸プローブ（ストレートタイプB）専用ホルダー
曲げタイプ
※先端曲げ角度（θ）135°が標準です

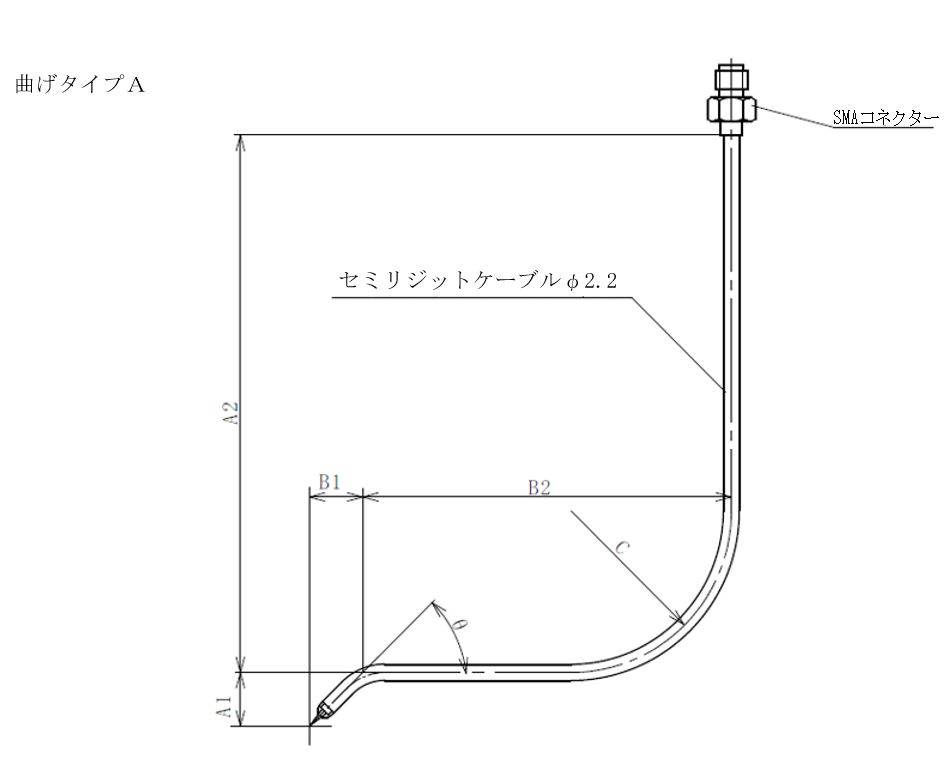

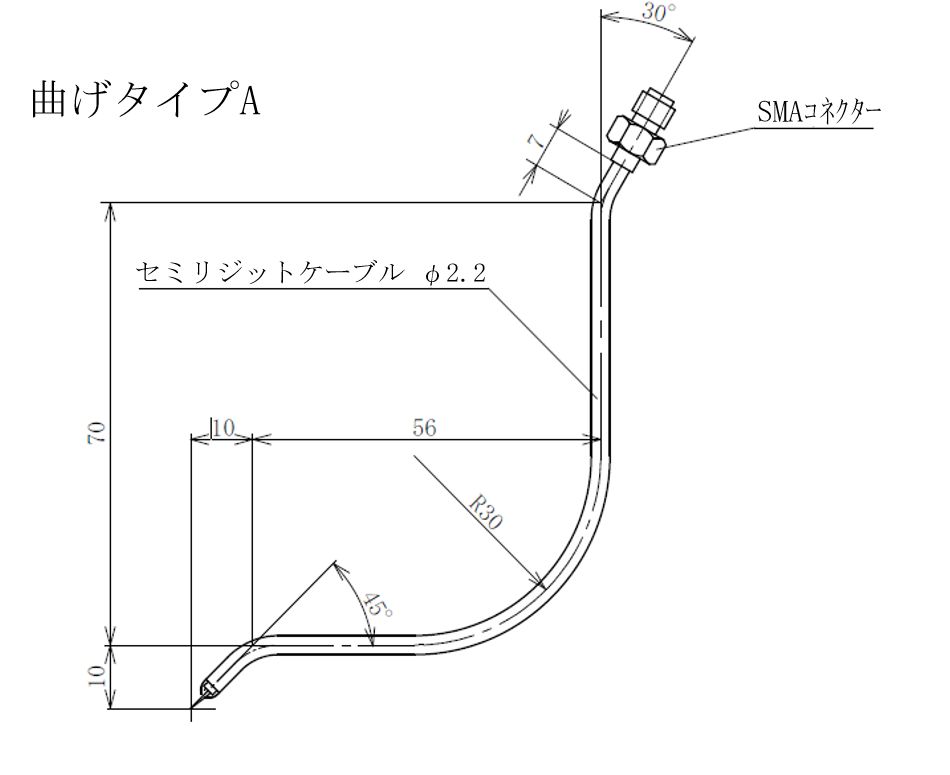

曲げタイプA

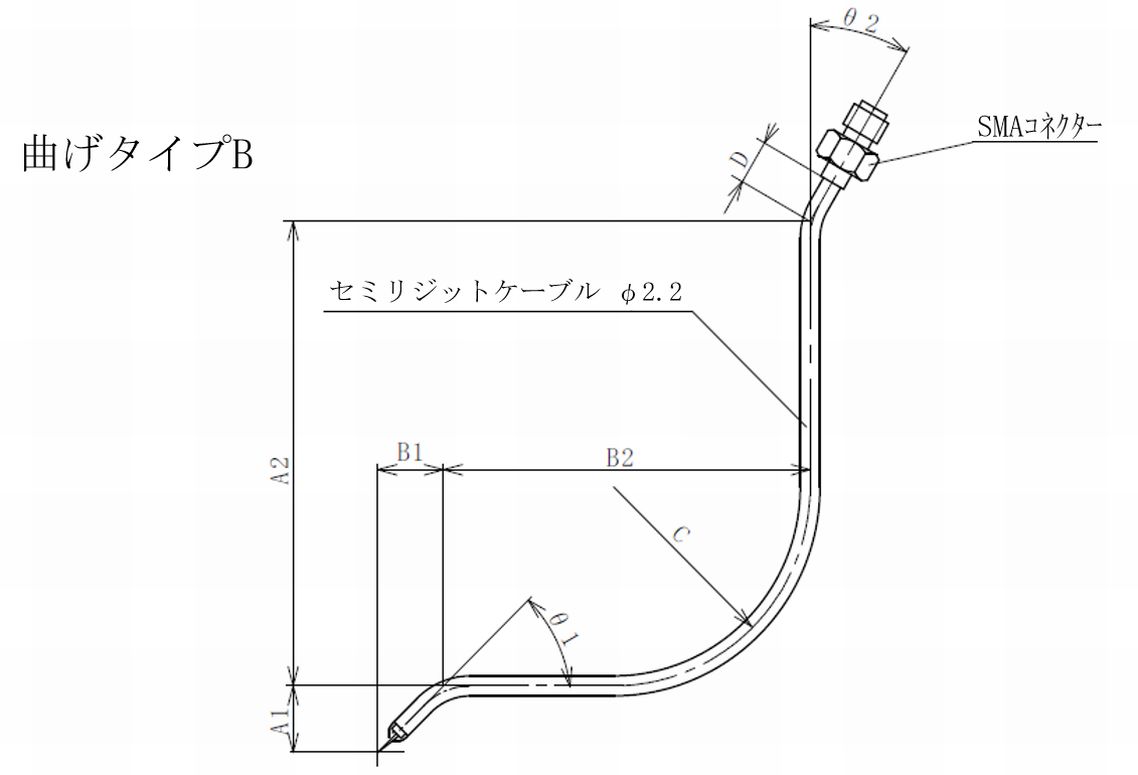

曲げタイプB
同軸プローブ（特注品）
同軸プローブ用専用アーム

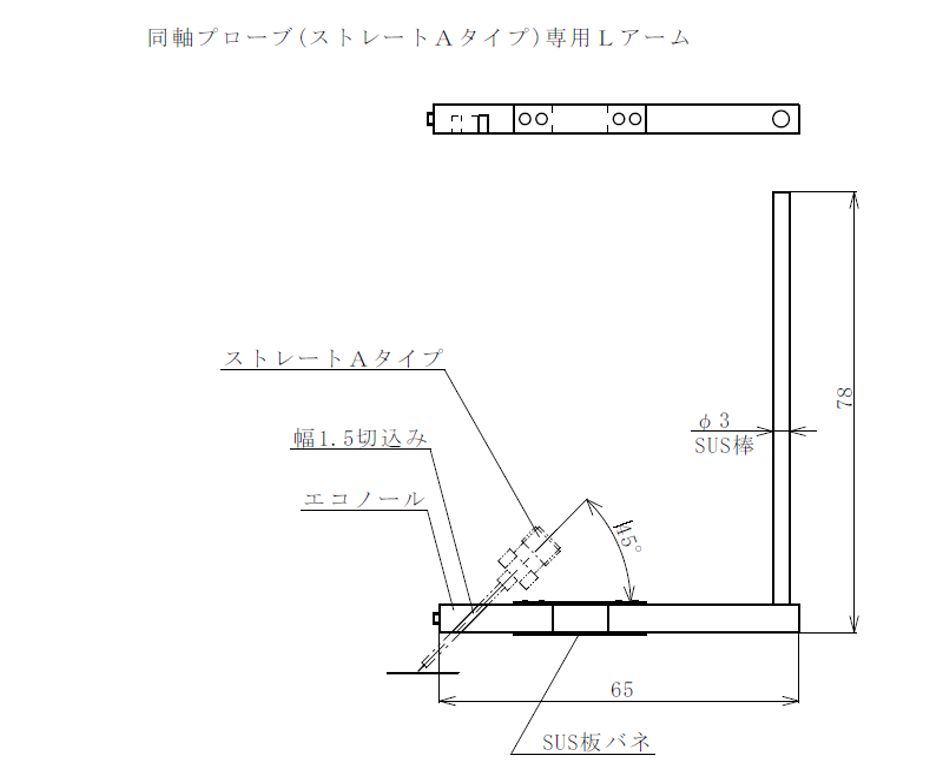

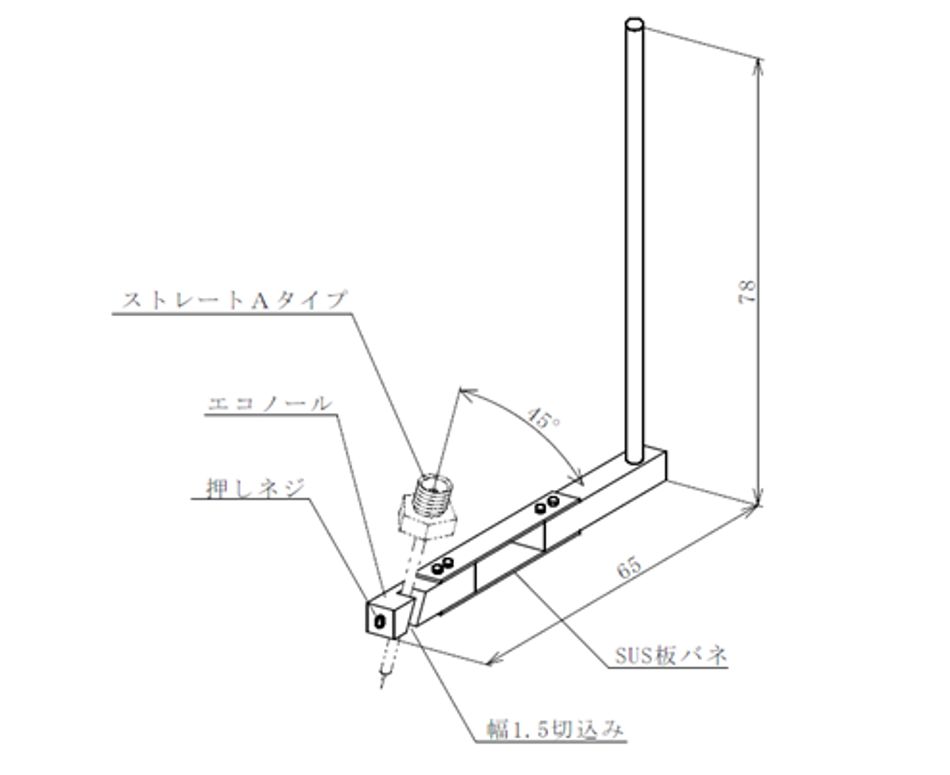

同軸プローブ（ストレートAタイプ）
専用Lアーム

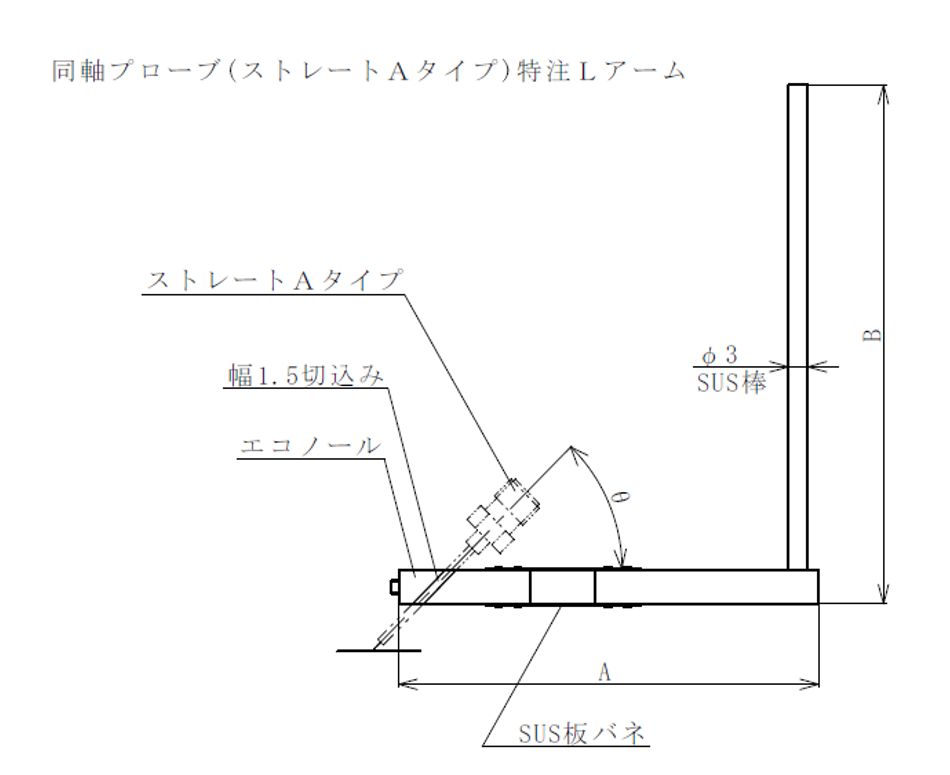

同軸プローブ（ストレートAタイプ）
特注Lアーム
特注品 製作例
パラジウム製ニードル
ベリリウム銅製ニードル(金メッキ加工)

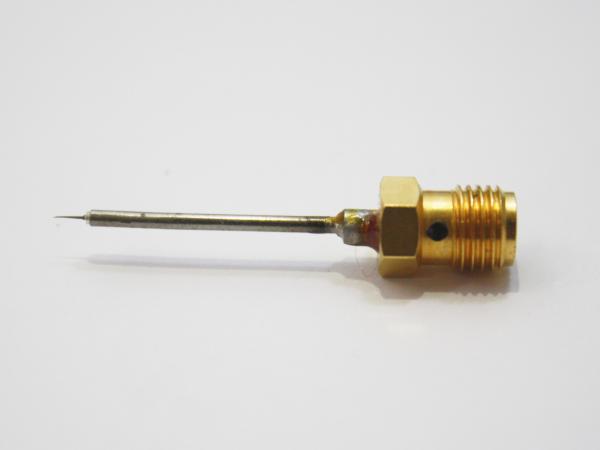

高周波同軸プローブ ロング(SMAタイプ)
別注寸法での製作につきましては、各寸法・材質・線径をお知らせ頂ければ御見積り致します。電話やFAXでのご相談､お問い合わせも承ります。
