感覚的に素早く位置合わせが可能なマニピュレーター
商品紹介
半導体や生物等産業向け小型のジョイスティックマニピュレーター（TM-S）は感覚的に素早く対象物への位置合わせが可能です。
従来のマニピュレーターはX軸、Y軸、Z軸共にネジ式での調整になっていた為、位置合わせをするのに大変時間がかかっておりました。
弊社が提案するジョイスティックマニピュレーターは軽量コンパクト（外形：W20×D100×H56mm 重量176g）、低価格、感覚的に素早くコンタクトが可能です。
千葉県鎌ケ谷市の中小企業、株式会社タイセーのオリジナル商品です。当社はものづくり事業や商社事業をこれまで行ってまいりましたが、創業から約50年の節目に立ち、新しい挑戦をする事とし、新製品の開発に邁進しております。
商品説明動画
特徴
- ジョイスティックで誰でも感覚的に素早く位置合わせ可能。
- 独自の２段すべり球構造でコンタクト時のズレ（より戻し）を防止。
- コンパクト設計 外形：W20×D100×H56mm
- 本体重量176gの軽量設計の為、容易に持ち運び可能。
- 従来品(TM-L)の約50％の小型化を実現。
- 先端アタッチメントを変える事により、様々な用途に使用可能。
※先端プローブ（タングステンプローブや同軸プローブ）も各種ご用意させて頂いております。（別売）
先端プローブ実装
マニュアルプローバー配置
| 型番 | Sタイプ TM-S | Lタイプ TM-L |
|---|---|---|
| 本体サイズ(mm) | W20 D100 H56 | W40 D146 67 |
| ベース部サイズ(mm) | W20 D88 マグネット固定 |
W40 D100 マグネット固定 |
| 先端取付部(mm) | 〜φ6 | 〜φ6 |
| 可動範囲(mm) | X：±2 Y：±4 Z：±2.5 | X：±5 Y：±4 Z：±3 |
画像をクリックまたはタップすると拡大表示されます。

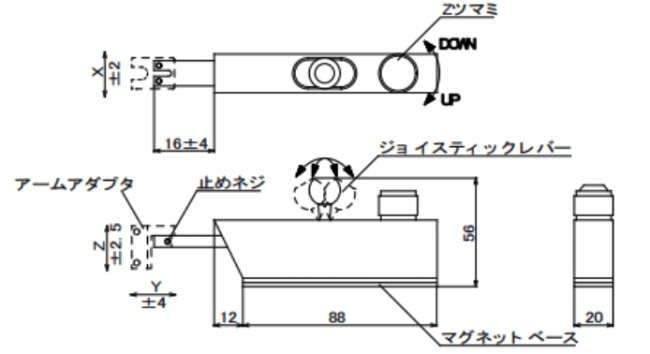

Sタイプ TM-S

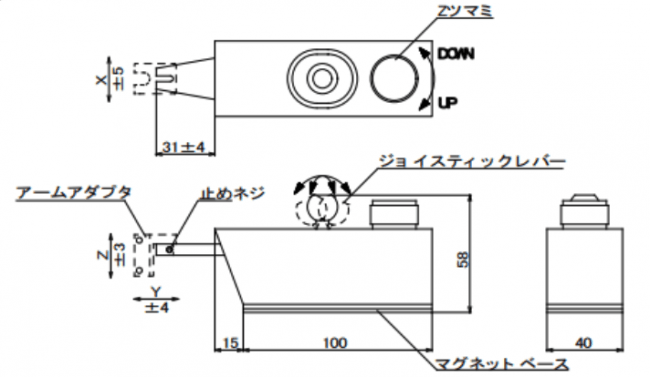

Lタイプ TM-L
ただいま､ジョイスティックマニピュレーターは､貸出可能 です。
デモ機で、ジョイスティックマニピュレーターの感覚的な位置合わせをお試しになりたい方は、お気軽にお問い合わせください。
後日担当からメールでご連絡いたします。（ご連絡に数日かかる場合がございます）
カタログはこちら
